Description de produit :
matériel micro cru du grain 1.Original, dureté élevée et T.R.S.
Co : 10%, carte de travail : 90%
TRS : >3600 N/mm2
HRA : 91.8-92.4, HRC : 45/55/60/65
Grosseur du grain : 0.4-0.6μm
Angle d'hélice : ° 30°-45
Diamètre de tranchant : 0.2-0.9mm ; 1-20mm
Diamètre des tiges : 4-20mm
Longueur : 50-100mm
Coupure de la forme : Nez de place, de boule, rayon faisant le coin, cannelure de chandelle, etc.
Cannelures non : 1-6
produits 2.Other : exercices, alésoir, supports d'outil, bague d'ER, coupeurs ennuyants, insertions de carbure, têtes de coupeur, etc.
3.Application et utilisation : Approprié au cuivre, fonte, acier au carbone, acier à outils, acier de moule, meurent l'acier, l'acier inoxydable, le plastique, l'Arcylic, etc.
4. Revêtement superbe : TiSiN TiAlN AlTiN TiCN ou revêtement nano bleu.
Article | AlTiN | TiAiN | TiSiN | nAcO |
Dureté (HT) | 3200 | 2800 | 3600 | 42 (GPA) |
Épaisseur (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Temp d'oxydation (°) | 900 | 800 | 1000 | 1200 |
Frottement | 0,3 | 0,3 | 0,45 | 0,4 |
Couleur | Noir | Violette | Cuivre | Bleu |
Introduction des matériaux de carbure de la fraise en bout
Catégorie de carbure | Détails techniques de tige de carbure de tungstène |
10U | Co : Élément rare de la carte de travail 89% de 10% : 1% HRA : taille 90.5°Grain : 0.75um |
12U | Co : Élément rare de la carte de travail 85% de 12% : 3% HRA : taille 92.5°Grain : 0.4um |
K40 | Co : Élément rare de la carte de travail 84% de 12% : 4% HRA : taille 93°Grain : 0.4um |
K44 | Co : Élément rare de la carte de travail 84% de 12% : 4% HRA : taille 93.5°Grain : 0.4um |
Les matériaux à couper
Catégorie de carbure | HRC de fraise en bout | Matériaux à couper |
10U | HRC45-50 | Pour couper les matériaux sous HRC35 |
12U | HRC55-58 | Pour couper les matériaux sous HRC50 |
K40 | HRC60-62 | Pour couper les matériaux sous HRC55 |
K44 | HRC65-70 | Pour couper les matériaux sous HRC63 |
Revêtement correspondant
Catégorie de carbure | HRC de fraise en bout | Revêtement correspondant |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Introduction des matériaux de carbure de la fraise en bout
AlTiN | TiAlN | TiSlN | Nano | |
Dureté (HT) | 3200 | 2800 | 3600 | 42 (GPA) |
Épaisseur (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Temp d'oxydation (°) | 900 | 800 | 1000 | 1200 |
Coefficient de frottement | 0,3 | 0,3 | 0,45 | 0,4 |
Couleur | Noir | Violette | Cuivre | Bleu |
Utilisations principales :
D'une façon générale, il peut être divisé en :
1. coupeur de fraisage de Plat-fin, fraisage approximatif, retrait d'un grand nombre de blancs, petit secteur de plan horizontal ou fraisage de finition de découpe.
2. coupeur de fraisage de Boule-fin, semi-finition fraisant et fraisage de finition de la surface incurvée ; le petit coupeur de fraisage de boule-fin peut finir fraiser le petit chanfrein de la surface raide/du mur droit et de la découpe irrégulière.
3. le coupeur de fraisage de Plat-fin avec le chanfrein peut être utilisé pour que le fraisage approximatif enlève un grand nombre de blancs, et peut également finir fraiser le petit chanfrein de la surface douce (relativement à la surface raide).
4. Formant des coupeurs de fraisage, y compris le coupeur de chanfrein, le coupeur en forme de t ou le coupeur de tambour, coupeur de dent, coupeur interne de R.
5. Chanfreinez le coupeur, la forme de coupeur de chanfrein et la forme de chanfrein sont identique, divisé en fraiser le chanfrein arrondi et chanfreinent le coupeur de fraisage.
6. le coupeur en forme de t, peut cannelure en forme de t de fraisage.
7. Coupeur de dent, divers types de fraisage de dent, tels que des vitesses.
8. Le coupeur brut, qui est conçu pour couper l'alliage d'Al-Cu, peut être traité rapidement.
Avantages :
1. Les alésoirs solides de carbure, nous pouvons faire différents types des alésoirs de machine, habituellement 2-8 cannelures, le délai de livraison pour les alésoirs adaptés aux besoins du client non standard est juste 7-10 jours.
2. Des alésoirs de perceuse de carbure sont faits à partir de la catégorie différente du matériel :
Alésoir de la machine HRC45, YG25material, haute précision, avec 2-8 cannelures. Costume pour la fonte, acier au carbone
Alésoir de la machine HRC55, YL10.2, haute précision, avec 2-8 cannelures, costume pour l'acier au carbone, acier allié.
Alésoirs de la machine HRC60, Kennametal2210, haute précision, avec 2-8 cannelures, costume pour l'alliage de cuivre, acier inoxydable.
Alésoir de la machine HRC65, Allemagne AF, haute précision, avec 2-8 cannelures, costume pour le métal dur.
3. Nous pouvons assurer différents types d'alésoirs de machine, également nous pouvons faire les alésoirs ennuyeux accordant votre dessin et échantillons.
4. Profondeur de coupe : C'est combien profond l'outil est sous la surface du matériel étant coupé (non montré sur le diagramme). Ce sera la taille de la puce a produit. Typiquement, la profondeur de la coupe sera inférieur ou égal à le diamètre de l'outil de coupe.
le ☆Grade recommandent
Catégorie | Dureté HRA (HT) | Taille de Giain | T.R.S (M Pa) |
Les &applications de représentations ont recommandé |
YG25 | 90-91 | 0.7um | 2500-2800 | Bonne résistance à l'usure, shuit pour traiter le bois dur, fer de coût, cuivre, acier A3 |
YL10.2 | 91-91.5 | 0.6um | >3800 | Costume pour traiter l'acier de matrice, alliage d'aluminium, acier inoxydable, fer de chat, cuivre |
Kennametal 2210 | 91,5 | 0.5um | >4300 | Costume pour traiter Hardneed en acier, acier inoxydable hardneed, matériel soumis à un traitement thermique |
L'Allemagne AF K34 | 94 | 0.4um | 5000-6000 | bon grosseur du grain, carbure fin, résistance à l'usure élevée, résistance à la flexion élevée, costume pour pêcher le traitement |
fraise en bout plate de 4 cannelures
Choix de HRC : HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Choix de revêtement : AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Matériaux à couper : acier original, fonte, aluminium, cuivre, graphite, plastiques,
Le titane, alliage, durcissent l'acier inoxydable en acier et, le HSS etc.
Code non. |
Diamter d |
Longueur de coupe l |
Longueur totale L |
Jambe D |
Cannelures Z |
4GW1-01003050 | 1 | 3 | 50 | 4 | 4 |
4GW1-01504050 | 1,5 | 4 | 50 | 4 | 4 |
4GW1-02050500 | 2 | 5 | 50 | 4 | 4 |
4GW1-02507050 | 2,5 | 7 | 50 | 4 | 4 |
4GW1-03008050 | 3 | 8 | 50 | 4 | 4 |
4GW1-04010050 | 4 | 10 | 50 | 4 | 4 |
4GW1-04015075 | 4 | 15 | 75 | 4 | 4 |
4GW1-04020100 | 4 | 20 | 100 | 4 | 4 |
4GW1-05013050 | 5 | 13 | 50 | 6 | 4 |
4GW1-06015050 | 6 | 15 | 50 | 6 | 4 |
4GW1-06020075 | 6 | 20 | 75 | 6 | 4 |
4GW1-06030100 | 6 | 30 | 100 | 6 | 4 |
4GW1-06020060 | 8 | 20 | 60 | 8 | 4 |
4GW1-08025075 | 8 | 25 | 75 | 8 | 4 |
4GW1-08035100 | 8 | 35 | 100 | 8 | 4 |
4GW1-010025075 | 10 | 25 | 75 | 10 | 4 |
4GW1-010040100 | 10 | 40 | 100 | 10 | 4 |
4GW1-012030075 | 12 | 30 | 75 | 12 | 4 |
4GW1-012040100 | 12 | 40 | 100 | 12 | 4 |
4GW1-014030080 | 14 | 30 | 80 | 14 | 4 |
4GW1-014100100 | 14 | 40 | 100 | 14 | 4 |
4GW1-016040100 | 16 | 40 | 100 | 16 | 4 |
4GW1-018040100 | 18 | 40 | 100 | 18 | 4 |
4GW1-020040100 | 20 | 40 | 100 | 20 | 4 |
4GW1-06040150 | 6 | 40 | 150 | 6 | 4 |
4GW1-08050150 | 8 | 50 | 150 | 8 | 4 |
4GW1-010050150 | 10 | 50 | 150 | 10 | 4 |
4GW1-012050150 | 12 | 50 | 150 | 12 | 4 |
4GW1-014060150 | 14 | 60 | 150 | 14 | 4 |
4GW1-016060150 | 16 | 60 | 150 | 16 | 4 |
4GW1-018060150 | 18 | 60 | 150 | 18 | 4 |
4GW1-020060150 | 20 | 60 | 150 | 20 | 4 |

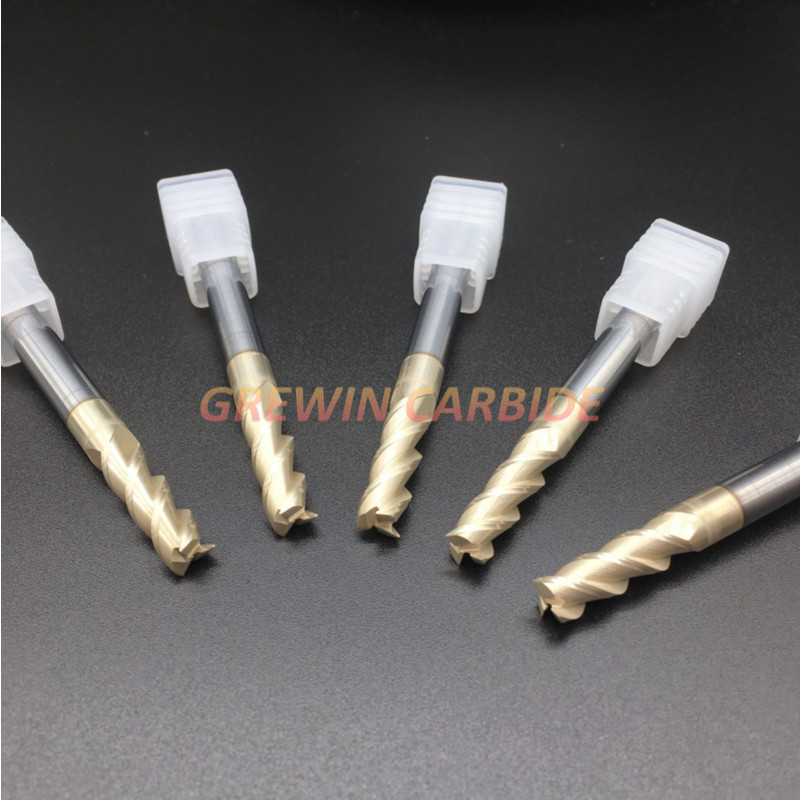

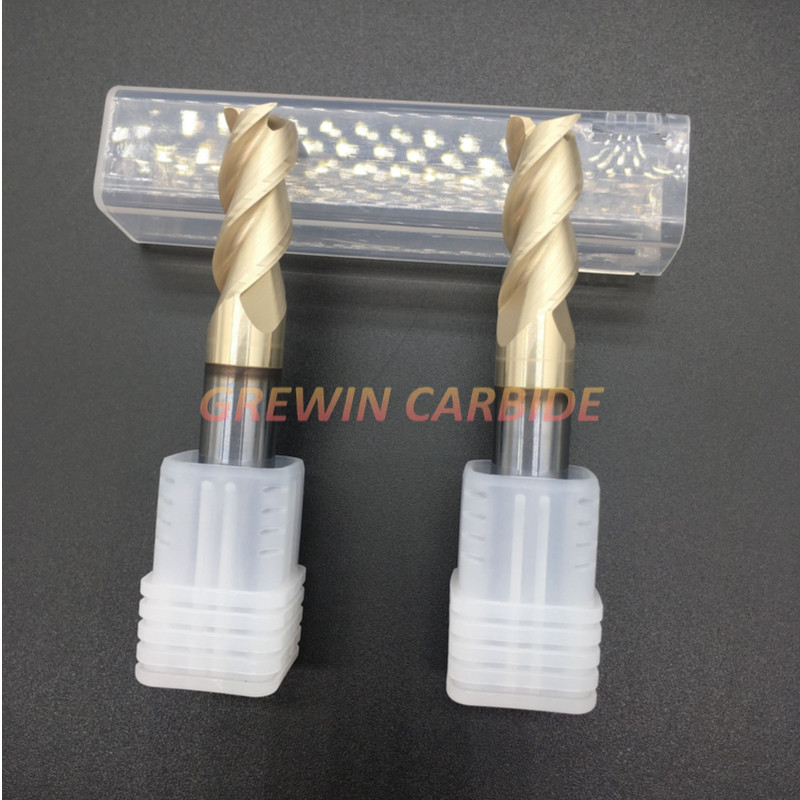

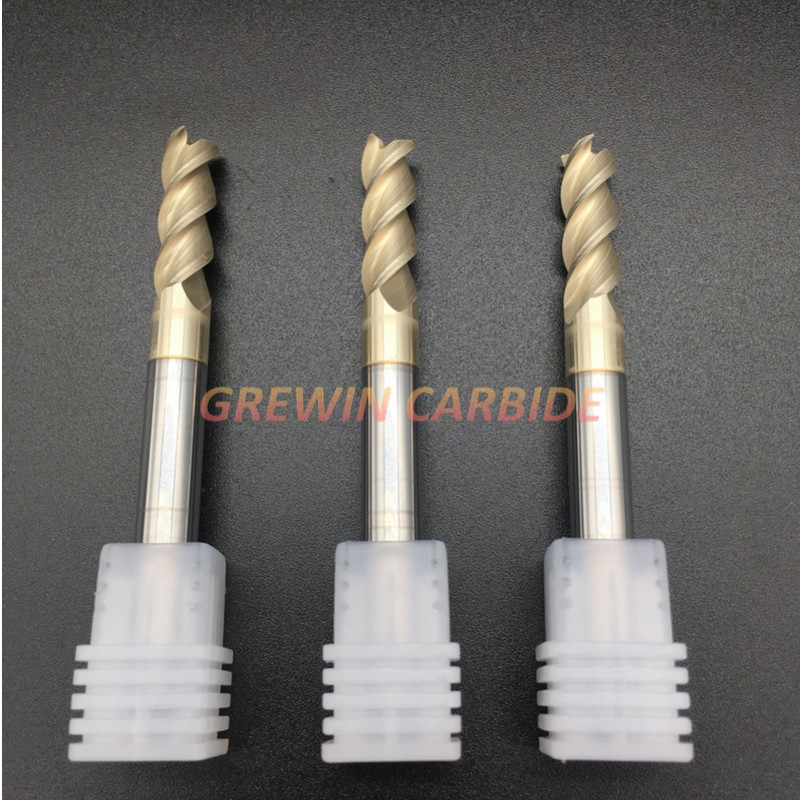

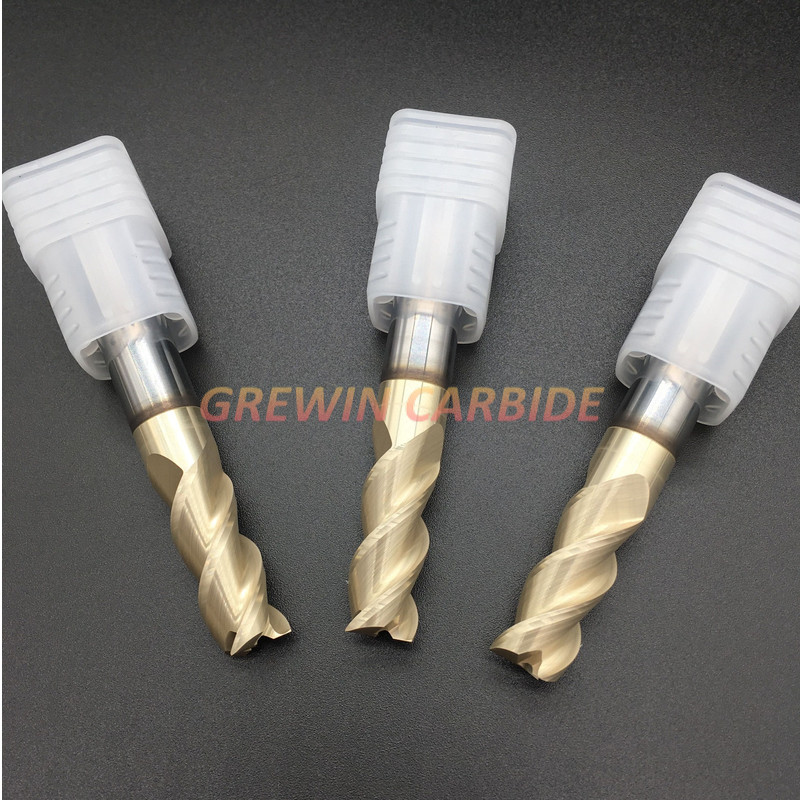

Exposition de produit :
Plus d'information, svp nous contacter avec bonté.
Cordialement
CARBURE DE GREWIN
