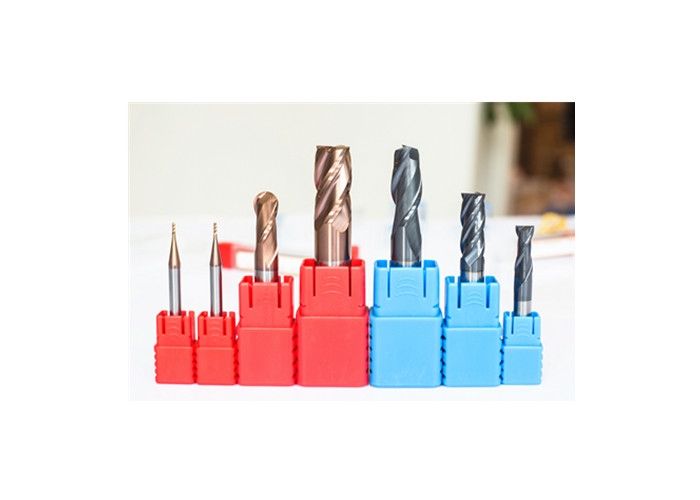

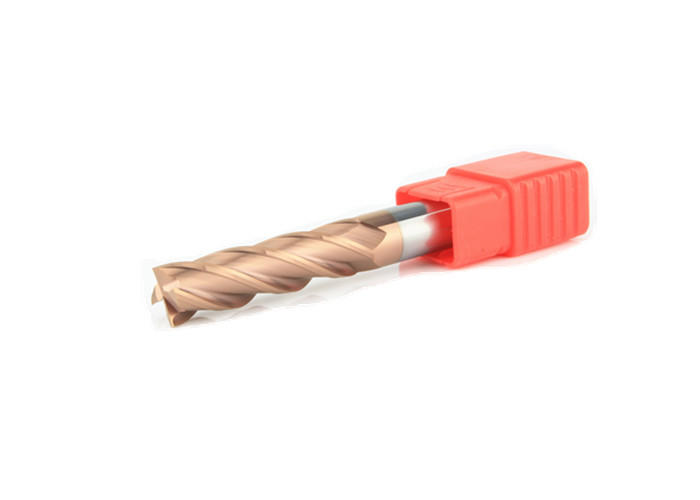

Fraises en bout de place de carbure de tungstène pour les machines-outils HRC45/55 de commande numérique par ordinateur
1. Description de produits
Matière première de grain micro
Grosseur du grain : 0.4-0.6μm
Co 10%, 12%
TRS >3600 N/mm2
Dureté HRA 91.8-92.5
Morceau HRC45-50 HRC55-60 HRC65 HRC68 de travail
° de l'angle d'hélice 30°-45
Diamètre de tranchant 0.2-0.9 millimètre ; 1-20 millimètres
Diamètre des tiges 4-20 millimètres
Longueur 50-100 millimètres
Nez de forme de coupe plat, carré, de boule, rayon faisant le coin, cannelure de chandelle, etc.
No. 1-7 de cannelures
Introduction des matériaux de carbure de la fraise en bout
Catégorie de carbure | Détails techniques de tige de carbure de tungstène |
10U | Co : Élément rare de la carte de travail 89% de 10% : 1% HRA : taillede 90,5°Grain : 0.75um |
12U | Co : Élément rare de la carte de travail 85% de 12% : 3% HRA : taillede 92,5°Grain : 0.4um |
K40 | Co : Élément rare de la carte de travail 84% de 12% : 4% HRA : taillede 93°Grain : 0.4um |
K44 | Co : Élément rare de la carte de travail 84% de 12% : 4% HRA : taillede 93,5°Grain : 0.4um |
Les matériaux à couper
Catégorie de carbure | HRC de fraise en bout | Matériaux à couper |
10U | HRC45-50 | Pour couper les matériaux sous HRC35 |
12U | HRC55-58 | Pour couper les matériaux sous HRC50 |
K40 | HRC60-62 | Pour couper les matériaux sous HRC55 |
K44 | HRC65-70 | Pour couper les matériaux sous HRC63 |
Revêtement correspondant
Catégorie de carbure | HRC de fraise en bout | Revêtement correspondant |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Introduction des matériaux de carbure de la fraise en bout
AlTiN | TiAlN | TiSlN | Nano | |
Dureté (HT) | 3200 | 2800 | 3600 | 42 (GPA) |
Épaisseur (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Temp d'oxydation (°) | 900 | 800 | 1000 | 1200 |
Coefficient de frottement | 0,3 | 0,3 | 0,45 | 0,4 |
Couleur | Noir | Violet | Cuivre | Bleu |
2. Application
Utilisé pour couper l'acier à acier au carbone, à outils, l'acier de moule, l'alliage d'acier inoxydable et titanique, le cuivre, la fonte et l'aluminium, etc.
Équipement de meulage : , ANCA, ROLLOMATIC
Équipement d'essai : ZOLLER
3. Revêtement
Revêtement | Couleur | La température de revêtement | Épaisseur (um) | HT | Température d'action | Coefficient de frottement |
TiAlN |
Pourpre-gris | <600> | 3-5 | 3300 | °C 800 | 0,3 |
AiTiN | Noir | <600> | 3-5 | 3500 | °C 900 | 0,3 |
TiXco | Cuivre | <600> | 3-5 | 3500 | °C 1500 | 0,4 |
Nano | Bleu | <600> | 3-5 | 3800 | °C 1200 | 0,4 |
AiCrN | Gris argenté | <480> | 2-2.5 | 2500 | °C 700 | 0,3 |
4. Paiement
T/T, Western Union, Paypal (choisissez votre manière commode)
5. Expédition
FEDEX, TNT, DHL, UPS, SME, etc.
Le port est Pékin, Changhaï, Guangzhou, Shenzhen, n'importe quel port en Chine. (choisissez votre manière commode)
6. Emballage
Marque d'impression de laser sur la jambe de coupeur, 1 PCs dans un tube en plastique, 10 PCs par groupe
7. Délai de livraison
Gardez les actions pour les types réguliers
Échantillons : 3 - 5 jours
Ordres réguliers : 7 - 10 jours
Tailles standard :
Ordre numéro. | Diamètre de cannelure (d) | Longueur de coupe (l) | Diamètre de jambe (d) | Longueur totale (L) |
1.0×2.5×4D×50L | 1,0 | 2,5 | 4 | 50 |
1.5×4×4D×50L | 1,5 | 4 | 4 | 50 |
2.0×5×4D×50L | 2,0 | 5 | 4 | 50 |
2.5×7×4D×50L | 2,5 | 7 | 4 | 50 |
3.0×8×4D×50L | 3,0 | 8 | 4 | 50 |
3.5×10×4D×50L | 3,5 | 10 | 4 | 50 |
4.0×10×4D×50L | 4 | 10 | 4 | 50 |
4.5×11×6D×50L | 4,5 | 11 | 6 | 50 |
5.0×13×6D×50L | 5,0 | 13 | 6 | 50 |
5.5×13×6D×50L | 5,5 | 13 | 6 | 50 |
6.0×15×6D×50L | 6,0 | 15 | 6 | 50 |
6.5×15×8D×60L | 6,5 | 15 | 8 | 60 |
7.0×17×8D×60L | 7,0 | 17 | 8 | 60 |
7.5×17×8D×60L | 7,5 | 17 | 8 | 60 |
8.0×20×8D×60L | 8,0 | 20 | 8 | 60 |
8.5×25×10D×75L | 8,5 | 25 | 10 | 75 |
9.0×25×10D×75L | 9,0 | 25 | 10 | 75 |
9.5×25×10D×75L | 9,5 | 25 | 10 | 75 |
10.0×25×12D×75L | 10,0 | 25 | 12 | 75 |
10.5×25×12D×75L | 10,5 | 25 | 12 | 75 |
11.0×28×12D×75L | 11,0 | 28 | 12 | 75 |
11.5×28×12D×75L | 11,5 | 28 | 12 | 75 |
12.0×30×12D×75L | 12,0 | 30 | 12 | 75 |
13.0×33×16D×100L | 13,0 | 33 | 16 | 100 |
14.0×40×16D×100L | 14,0 | 40 | 16 | 100 |
15.0×40×16D×100L | 15,0 | 40 | 16 | 100 |
16.0×40×16D×100L | 16,0 | 40 | 16 | 100 |
17.0×40×20D×100L | 17,0 | 40 | 20 | 100 |
18.0×40×20D×100L | 18,0 | 40 | 20 | 100 |
19.0×40×20D×100L | 19,0 | 40 | 20 | 100 |
20.0×40×20D×100L | 20,0 | 40 | 20 | 100 |
25.0×40×25D×100L | 25,0 | 40 | 25 | 100 |
