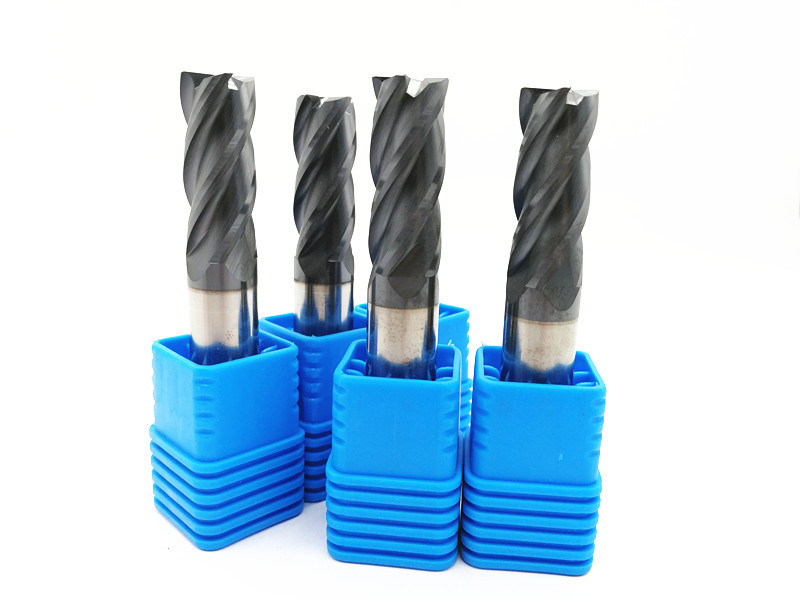

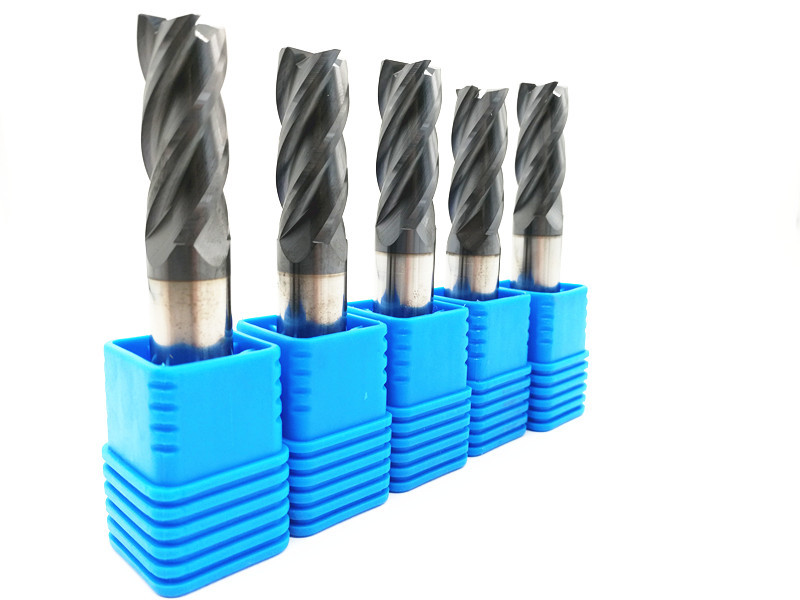

Fraises en bout de place de carbure de tungstène HRC45/55 pour les machines-outils de commande numérique par ordinateur
1. Description de produits
Matière première de grain micro
Grosseur du grain : 0.4-0.6μm
Co 10%, 12%
TRS >3600 N/mm2
Dureté HRA 91.8-92.5
Morceau HRC45-50 HRC55-60 HRC65 HRC68 de travail
° de l'angle d'hélice 30°-45
Diamètre de tranchant 0.2-0.9 millimètre ; 1-20 millimètres
Diamètre des tiges 4-20 millimètres
Longueur 50-100 millimètres
Nez de forme de coupe plat, carré, de boule, rayon faisant le coin, cannelure de chandelle, etc.
No. 1-7 de cannelures
Introduction des matériaux de carbure de la fraise en bout
| Catégorie de carbure | Détails techniques de tige de carbure de tungstène |
| 10U | Co : Élément rare de la carte de travail 89% de 10% : 1% HRA : taille 90.5°Grain : 0.75um |
| 12U | Co : Élément rare de la carte de travail 85% de 12% : 3% HRA : taille 92.5°Grain : 0.4um |
| K40 | Co : Élément rare de la carte de travail 84% de 12% : 4% HRA : taille 93°Grain : 0.4um |
| K44 | Co : Élément rare de la carte de travail 84% de 12% : 4% HRA : taille 93.5°Grain : 0.4um |
Les matériaux à couper
| Catégorie de carbure | HRC de fraise en bout | Matériaux à couper |
| 10U | HRC45-50 | Pour couper les matériaux sous HRC35 |
| 12U | HRC55-58 | Pour couper les matériaux sous HRC50 |
| K40 | HRC60-62 | Pour couper les matériaux sous HRC55 |
| K44 | HRC65-70 | Pour couper les matériaux sous HRC63 |
Revêtement correspondant
| Catégorie de carbure | HRC de fraise en bout | Revêtement correspondant |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | Nano |
2. Application
Utilisé pour couper l'acier à acier au carbone, à outils, l'acier de moule, l'alliage d'acier inoxydable et titanique, le cuivre, la fonte et l'aluminium, etc.
Équipement de meulage : , ANCA, ROLLOMATIC
Équipement d'essai : ZOLLER
3. Revêtement
| Revêtement | Couleur | La température de revêtement | Épaisseur (um) | HT | Température d'action | Coefficient de frottement |
TiAlN |
Pourpre-gris | <600> | 3-5 | 3300 | °C 800 | 0,3 |
| AiTiN | Noir | <600> | 3-5 | 3500 | °C 900 | 0,3 |
| TiXco | Cuivre | <600> | 3-5 | 3500 | °C 1500 | 0,4 |
| Nano | Bleu | <600> | 3-5 | 3800 | °C 1200 | 0,4 |
| AiCrN | Gris argenté | <480> | 2-2.5 | 2500 | °C 700 | 0,3 |
Tailles standard :
| Ordre numéro. | Diamètre de cannelure (d) | Longueur de coupe (l) | Diamètre de jambe (d) | Longueur totale (L) |
| 1.0×2.5×4D×50L | 1,0 | 2,5 | 4 | 50 |
| 1.5×4×4D×50L | 1,5 | 4 | 4 | 50 |
| 2.0×5×4D×50L | 2,0 | 5 | 4 | 50 |
| 2.5×7×4D×50L | 2,5 | 7 | 4 | 50 |
| 3.0×8×4D×50L | 3,0 | 8 | 4 | 50 |
| 3.5×10×4D×50L | 3,5 | 10 | 4 | 50 |
| 4.0×10×4D×50L | 4 | 10 | 4 | 50 |
| 4.5×11×6D×50L | 4,5 | 11 | 6 | 50 |
| 5.0×13×6D×50L | 5,0 | 13 | 6 | 50 |
| 5.5×13×6D×50L | 5,5 | 13 | 6 | 50 |
| 6.0×15×6D×50L | 6,0 | 15 | 6 | 50 |
| 6.5×15×8D×60L | 6,5 | 15 | 8 | 60 |
| 7.0×17×8D×60L | 7,0 | 17 | 8 | 60 |
| 7.5×17×8D×60L | 7,5 | 17 | 8 | 60 |
| 8.0×20×8D×60L | 8,0 | 20 | 8 | 60 |
| 8.5×25×10D×75L | 8,5 | 25 | 10 | 75 |
| 9.0×25×10D×75L | 9,0 | 25 | 10 | 75 |
| 9.5×25×10D×75L | 9,5 | 25 | 10 | 75 |
| 10.0×25×12D×75L | 10,0 | 25 | 12 | 75 |
| 10.5×25×12D×75L | 10,5 | 25 | 12 | 75 |
| 11.0×28×12D×75L | 11,0 | 28 | 12 | 75 |
| 11.5×28×12D×75L | 11,5 | 28 | 12 | 75 |
| 12.0×30×12D×75L | 12,0 | 30 | 12 | 75 |
| 13.0×33×16D×100L | 13,0 | 33 | 16 | 100 |
| 14.0×40×16D×100L | 14,0 | 40 | 16 | 100 |
| 15.0×40×16D×100L | 15,0 | 40 | 16 | 100 |
| 16.0×40×16D×100L | 16,0 | 40 | 16 | 100 |
| 17.0×40×20D×100L | 17,0 | 40 | 20 | 100 |
| 18.0×40×20D×100L | 18,0 | 40 | 20 | 100 |
| 19.0×40×20D×100L | 19,0 | 40 | 20 | 100 |
| 20.0×40×20D×100L | 20,0 | 40 | 20 | 100 |
| 25.0×40×25D×100L | 25,0 | 40 | 25 | 100 |
