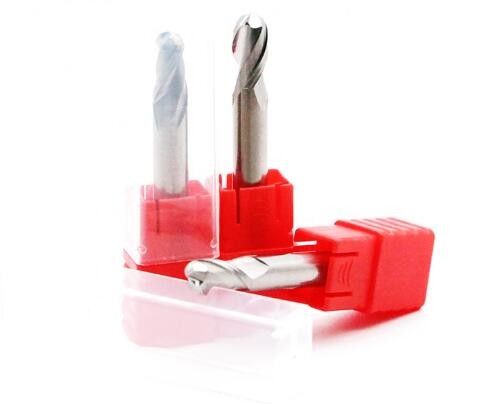

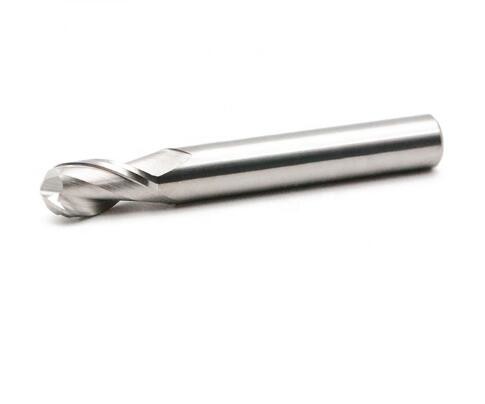

Broyeur à boulets en aluminium de coupeur de nez de boule de machine-outille à commande numérique avec 2 cannelures
Introduction des matériaux de carbure de la fraise en bout
Catégorie de carbure | Détails techniques de tige de carbure de tungstène |
10U | Co : Élément rare de la carte de travail 89% de 10% : 1% HRA : taille 90.5°Grain : 0.75um |
12U | Co : Élément rare de la carte de travail 85% de 12% : 3% HRA : taille 92.5°Grain : 0.4um |
K40 | Co : Élément rare de la carte de travail 84% de 12% : 4% HRA : taille 93°Grain : 0.4um |
K44 | Co : Élément rare de la carte de travail 84% de 12% : 4% HRA : taille 93.5°Grain : 0.4um |
Les matériaux à couper
Catégorie de carbure | HRC de fraise en bout | Matériaux à couper |
10U | HRC45-50 | Pour couper les matériaux sous HRC35 |
12U | HRC55-58 | Pour couper les matériaux sous HRC50 |
K40 | HRC60-62 | Pour couper les matériaux sous HRC55 |
K44 | HRC65-70 | Pour couper les matériaux sous HRC63 |
Revêtement correspondant
Catégorie de carbure | HRC de fraise en bout | Revêtement correspondant |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Introduction des matériaux de carbure de la fraise en bout
AlTiN | TiAlN | TiSlN | Nano | |
Dureté (HT) | 3200 | 2800 | 3600 | 42 (GPA) |
Épaisseur (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Temp d'oxydation (°) | 900 | 800 | 1000 | 1200 |
Coefficient de frottement | 0,3 | 0,3 | 0,45 | 0,4 |
Couleur | Noir | Violet | Cuivre | Bleu |
Taille
fraise en bout de Ballnose de 2 cannelures
Choix de HRC : HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Choix de revêtement : AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Matériaux à couper : acier original, fonte, aluminium, cuivre, graphite, plastiques,
Le titane, alliage, durcissent l'acier, l'acier inoxydable, le HSS etc.
Codez non.
|
Diamter d |
Longueur de coupe l |
Longueur totale L |
Jambe D |
Cannelures Z |
2GW2-01002050 | 1 | 2 | 50 | 4 | 2 |
2GW2-01504050 | 1,5 | 3 | 50 | 4 | 2 |
2GW2-02050500 | 2 | 4 | 50 | 4 | 2 |
2GW2-02507050 | 2,5 | 5 | 50 | 4 | 2 |
2GW2-02008050 | 3 | 6 | 50 | 4 | 2 |
2GW2-04010050 | 4 | 8 | 50 | 4 | 2 |
2GW2-04015075 | 4 | 8 | 75 | 4 | 2 |
2GW2-04020100 | 4 | 8 | 100 | 4 | 2 |
2GW2-05012050 | 5 | 10 | 50 | 6 | 2 |
2GW2-06015050 | 6 | 12 | 50 | 6 | 2 |
2GW2-06020075 | 6 | 12 | 75 | 6 | 2 |
2GW2-06020100 | 6 | 12 | 100 | 6 | 2 |
2GW2-06020060 | 8 | 16 | 60 | 8 | 2 |
2GW2-08025075 | 8 | 16 | 75 | 8 | 2 |
2GW2-08025100 | 8 | 16 | 100 | 8 | 2 |
2GW2-010025075 | 10 | 20 | 75 | 10 | 2 |
2GW2-010040100 | 10 | 20 | 100 | 10 | 2 |
2GW2-012020075 | 12 | 24 | 75 | 12 | 2 |
2GW2-012040100 | 12 | 24 | 100 | 12 | 2 |
2GW2-014020080 | 14 | 28 | 80 | 14 | 2 |
2GW2-014100100 | 14 | 28 | 100 | 14 | 2 |
2GW2-016040100 | 16 | 32 | 100 | 16 | 2 |
2GW2-018040100 | 18 | 36 | 100 | 18 | 2 |
2GW2-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW2-06040150 | 6 | 12 | 150 | 6 | 2 |
2GW2-08050150 | 8 | 16 | 150 | 8 | 2 |
2GW2-010050150 | 10 | 20 | 150 | 10 | 2 |
2GW2-012050150 | 12 | 24 | 150 | 12 | 2 |
2GW2-014060150 | 14 | 28 | 150 | 14 | 2 |
2GW2-016060150 | 16 | 32 | 150 | 16 | 2 |
2GW2-018060150 | 18 | 36 | 150 | 18 | 2 |
2GW2-020060150 | 20 | 40 | 150 | 20 | 2 |
