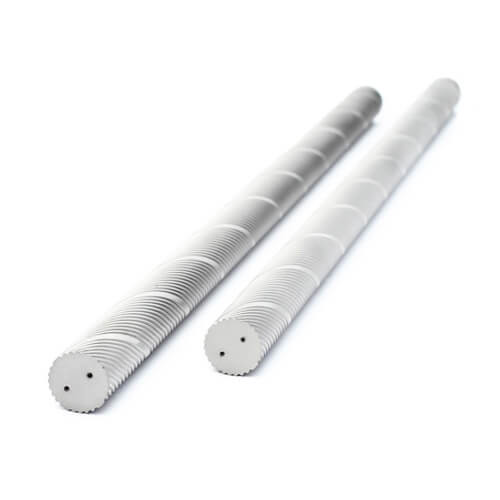

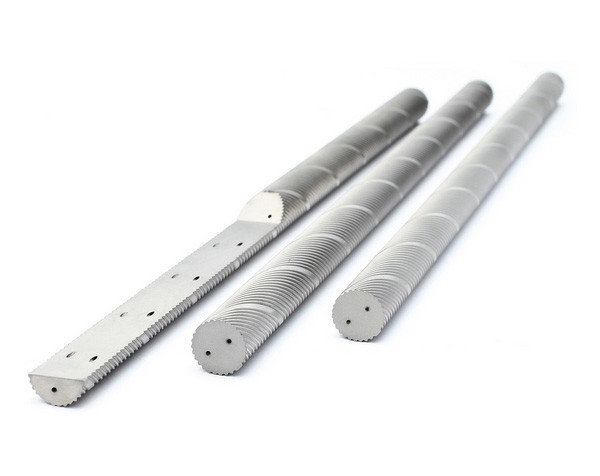

Carbure cimenté aggloméré Rods de solide avec deux trous de liquide réfrigérant d'hélice
| Non à la terre |
La terre h6 |
L Tol. +5,0 |
TK |
Tol. |
d |
Tol. |
Lancement |
|
|
D |
Tol. |
|||||||
| 6,3 |
+0.4/+1.0 |
6,0 | 330 | 2,7 |
±0.2 |
0,80 |
±0.15 |
32,65 |
| 7,3 | 7,0 | 330 | 3,5 | 1,00 | 38,09 | |||
| 8,3 | 8,0 | 330 | 3,4 | 1,00 | 43,53 | |||
| 9,3 | 9,0 | 330 | 4,5 | ±0.3 | 1,40 | 48,97 | ||
| 10,3 | 10,0 | 330 | 4,8 | 1,30 | 54,41 | |||
| 11,3 |
+0.4/+1.2 |
11,0 | 330 | 4,9 |
±0.4 |
1,40 | 59,86 | |
| 12,3 | 12,0 | 330 | 6,3 | 1,70 | 65,30 | |||
| 13,3 | 13,0 | 330 | 6,1 | 1,75 |
±0.20 |
70,74 | ||
| 14,3 | 14,0 | 330 | 6,7 | 1,80 | 76,18 | |||
| 15,3 | 15,0 | 330 | 7,3 | 1,75 | 81,82 | |||
| 16,3 |
+0.4/+1.4 |
16,0 | 330 | 8,0 | 2,00 | 87,06 | ||
| 17,3 | 17,0 | 330 | 8,5 | 1,75 |
±0.25 |
92,50 | ||
| 18,3 | 18,0 | 330 | 9,0 | 2,30 | 97,95 | |||
| 19,3 | 19,0 | 330 | 9,7 | 2,00 | 103,39 | |||
| 20,3 | 20,0 | 330 | 10,0 | ±0.5 | 2,50 | 108,83 | ||
